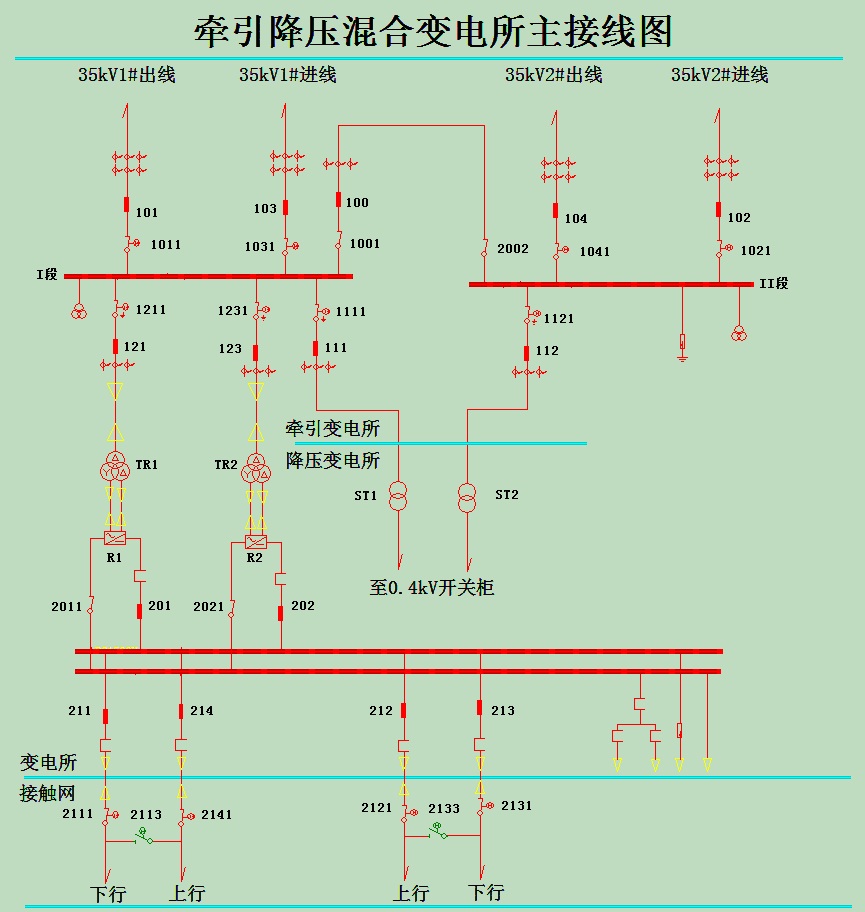

JDA-6000地铁变电所自动化系统是成都交大运达电气有限公司针对城市轨道交通供电系统的特点和需求研制而成的,实现对主变电所、牵引降压混合变电所、降压变电所和跟随所等供电设备进行监视、保护、控制与通信的变电所自动化系统。
系统结构
系统采用分层分布式结构,由站控层、网络层和间隔层组成。
站控层:由一体化当地监控单元、远动通信单元、时钟同步单元构成。
网络层:由以太网交换机、通信电缆或光缆以及其他网络连接设备构成。
间隔层:由JDA-501线路保护测控装置、JDA-510光纤电流纵联差动保护装置、JDA-215通用测控装置、JDA-601直流保护测控装置、JDA-602直流测控装置、JDA-911通信管理单元等构成。

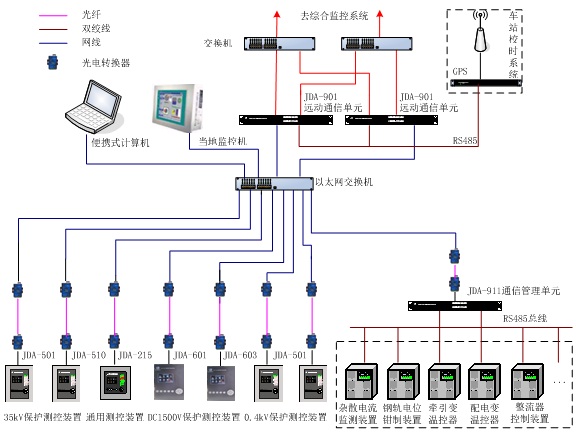

JDA-6000地铁变电所自动化系统结构示意图
系统主要技术特点
1)根据变电所运用模式,灵活组态配置各保护、测控和通信单元;
2)保护装置具备GOOSE通信功能,实现地铁中压环网数字化网络保护功能;
3)既可采用星形以太网架构,也可以采用双环自愈式光纤工业以太网架构,提高通信可靠性;
4)自动调整模拟量输入通道的增益和校正PT、CT的角差,提高测量精度;
5)完善的自诊断功能,指示二次设备工作状态;
6)完善的事件记录和故障录波功能,便于分析保护装置动作行为;
