JDA-5000配电自动化系统是成都交大运达电气有限公司研制的集保护、测量、控制、通信于一体的完备的配电自动化系统，适用于铁路配电所、变电所、变配电所。

系统结构

系统采用分层分布式结构，由站控层、间隔层组成。

站控层：由一体化当地监控单元、远动通信单元、时钟同步单元构成。

间隔层：由JDA-501线路保护测控装置、JDA-502母联保护测控及备自投装置、JDA-503 调压器保护测控装置、JDA-201变压器主保护装置、JDA-215 通用测控装置、JDA-911通信管理单元等构成。

智能辅助应用系统整合了变电站系统内部各种辅助功能子系统，基于各种子系统的信息实现智能分析、智能告警、智能联动、智能检修，为变电所无人值班提供强有力的技术支持。

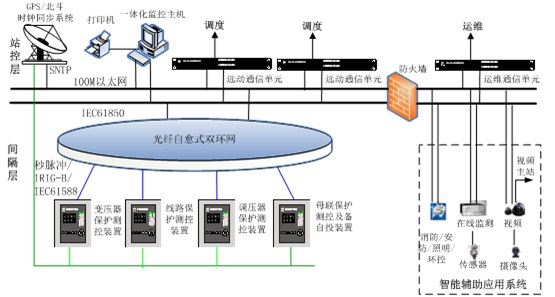

JDA-5000配电自动化系统结构示意图

JDA-5000系统装置

系统主要技术特点

1）故障进线电压恢复时，系统自动将运行方式切换成主运行方式，增强了变配电系统的供电可靠性；

2）提出了基于与馈线保护装置反联锁的进线保护方法，增强了保护的可靠性和选择性；

3）采用双环自愈式光纤工业以太网架构，提高通信可靠性；

4）统一硬件平台设计，不同装置中功能相同的插件具有互换性；

5）自动调整模拟量输入通道的增益和校正PT、CT的角差，提高测量精度；

6）完善的自诊断功能，指示二次设备工作状态；

7）完善的事件记录和故障录波功能，便于分析保护装置动作行为；

8）支持IEC61850规约和IEC60870系列规约，系统可扩展行好。

JDA-5000配电自动化系统
