JDA-3000数字化牵引变电站是以数字化和智能化为亮点的新一代牵引变电所，是智能牵引供电系统的重要组成部分。系统面向铁路牵引供电领域，提供智能变电站的全面解决方案，充分体现了一次设备智能化、二次设备网络化、设备状态可视化、智能高级应用的设计理念，解决了目前变电站自动化系统中存在的二次电缆繁多复杂、数据采集重复、数据不共享、二次设备规约不统一导致互连、互换、互操作困难、站内各种功能系统相互独立等问题。

系统结构

 一体化设计的监控系统采集变电所全景数据，在此基础上实现智能告警、智能辅助决策、故障信息综合决策分析、设备状态化检修等高级应用功能。

智能辅助应用系统整合了变电站系统内部各种辅助功能子系统，实现智能分析、智能告警、智能联动、智能检修，为变电所无人值班提供强有力的技术支持。

时钟同步单元支持GPS和北斗系统的双接入，两个系统自动切换。

智能全所网络报文记录及分析系统能够记录全所通信报文，实现故障录波功能，为故障分析提供强大的数据支持。

系统特点

系统建模标准化，构建满足铁路应用特点的IEC61850模型；

数据交换标准化，采用IEC61850规约，规约实现通过认证；

一次设备智能化，支持电子互感器和智能开关，满足各种数字化应用模式；

数据采集数字化，支持过程层组网和保护直采直跳模式，满足相关规范；

二次设备网络化，解决二次电缆问题，支持变电所数据交换全光纤化。

特色功能

基于GOOSE的变电所网络化保护和供电系统重组方案，提高了保护的选择性、速动性以及牵引供电的可靠性；

基于组态配置和最优运行方式匹配的备用电源自投功能，自投逻辑和流程可由用户灵活组态实现；

基于供电模式匹配的全并联AT供电牵引网故障测距系统，自动识别牵引网运行模式，匹配最优测距原理，保障故障测距准确可靠；

完备的站控层、间隔层逻辑闭锁，与机构电气闭锁相结合，满足复杂逻辑闭锁要求，实现牵引供电开关不误操作；

用户可定义的短信告警功能，缩短用户故障反应时间。

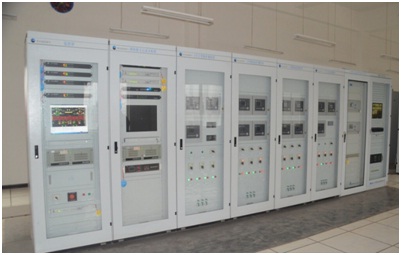

数字化牵引变电站自动化系统
